Usługa skanowania 3 D

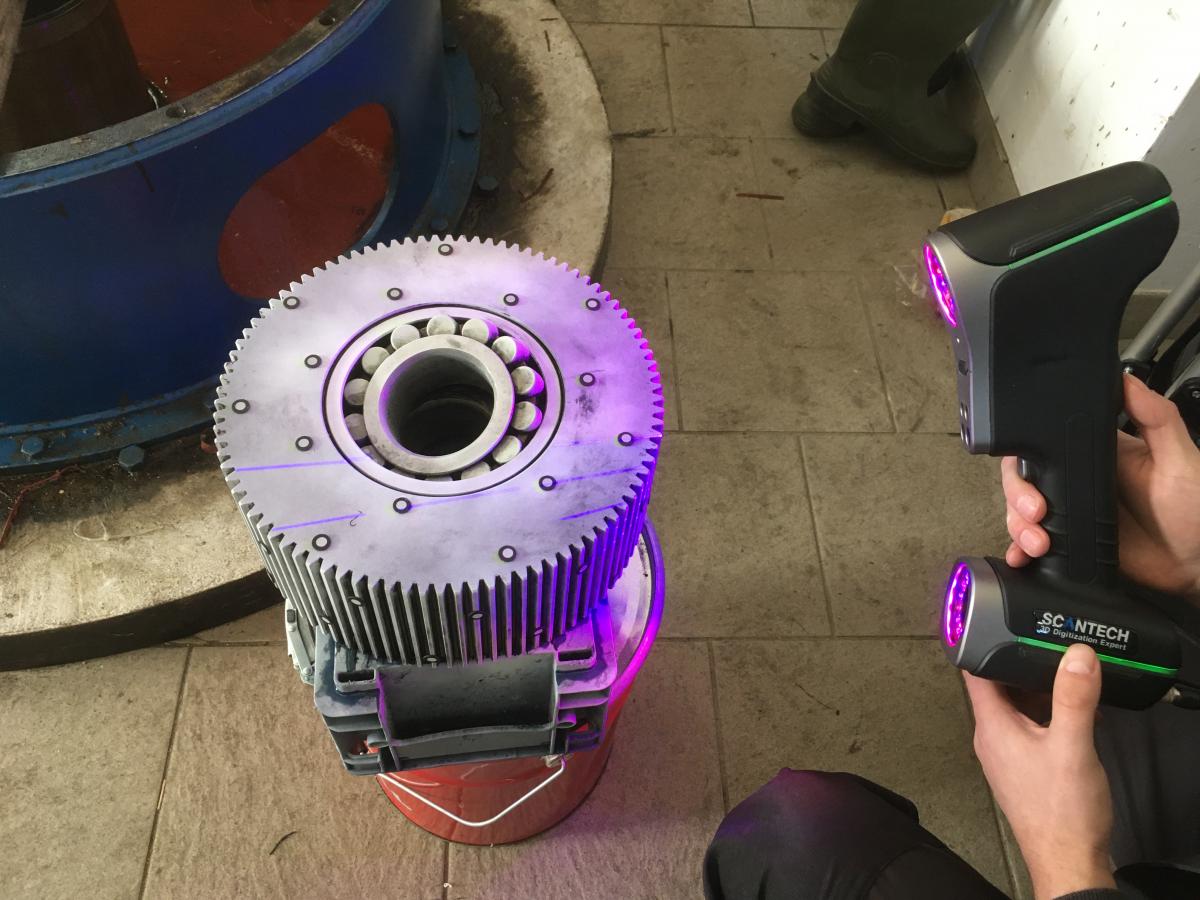

Oferujemy usługę skanowania 3D, które w szybki i dokładny sposób pozwala stworzyć cyfrowy model istniejącego już elementu. W Wodel do skanowania części używamy skanera KScan firmy Scantech.

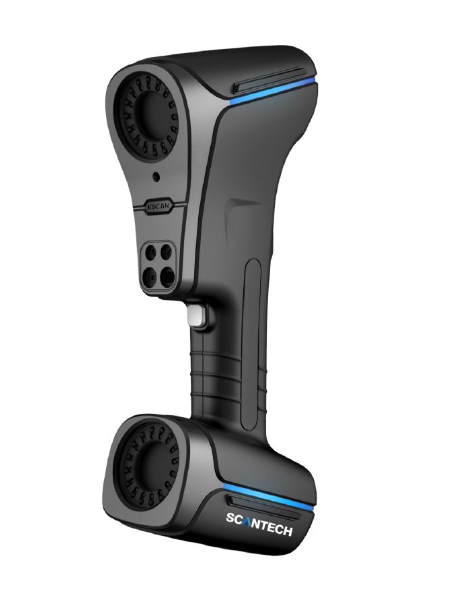

KScan to rewolucyjny, profesjonalny system metrologiczny, który definiuje na nowo maszyny do pomiarów 3D. Jako jedyny na rynku posiada możliwość pomiaru dwoma rodzajami lasera, czerwonym lub niebieskim, a także łączy w sobie cechy skanera 3D oraz systemu fotogrametrycznego, dzięki czemu za pomocą jednego, lekkiego i mobilnego urządzenia, jesteśmy w stanie wykonać szybki i precyzyjny pomiar, w wysokiej rozdzielczości, elementów od kilku milimetrów, do aż kilkunastu metrów.

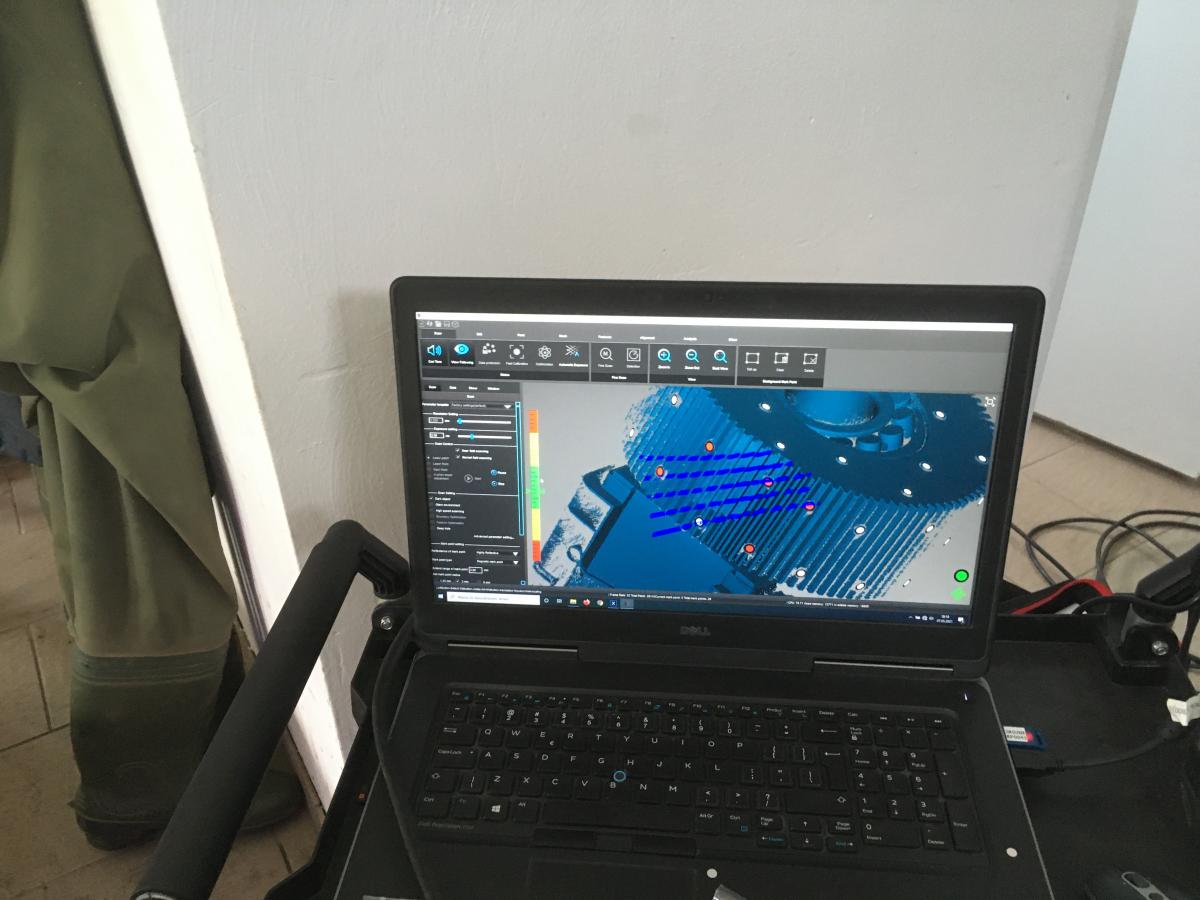

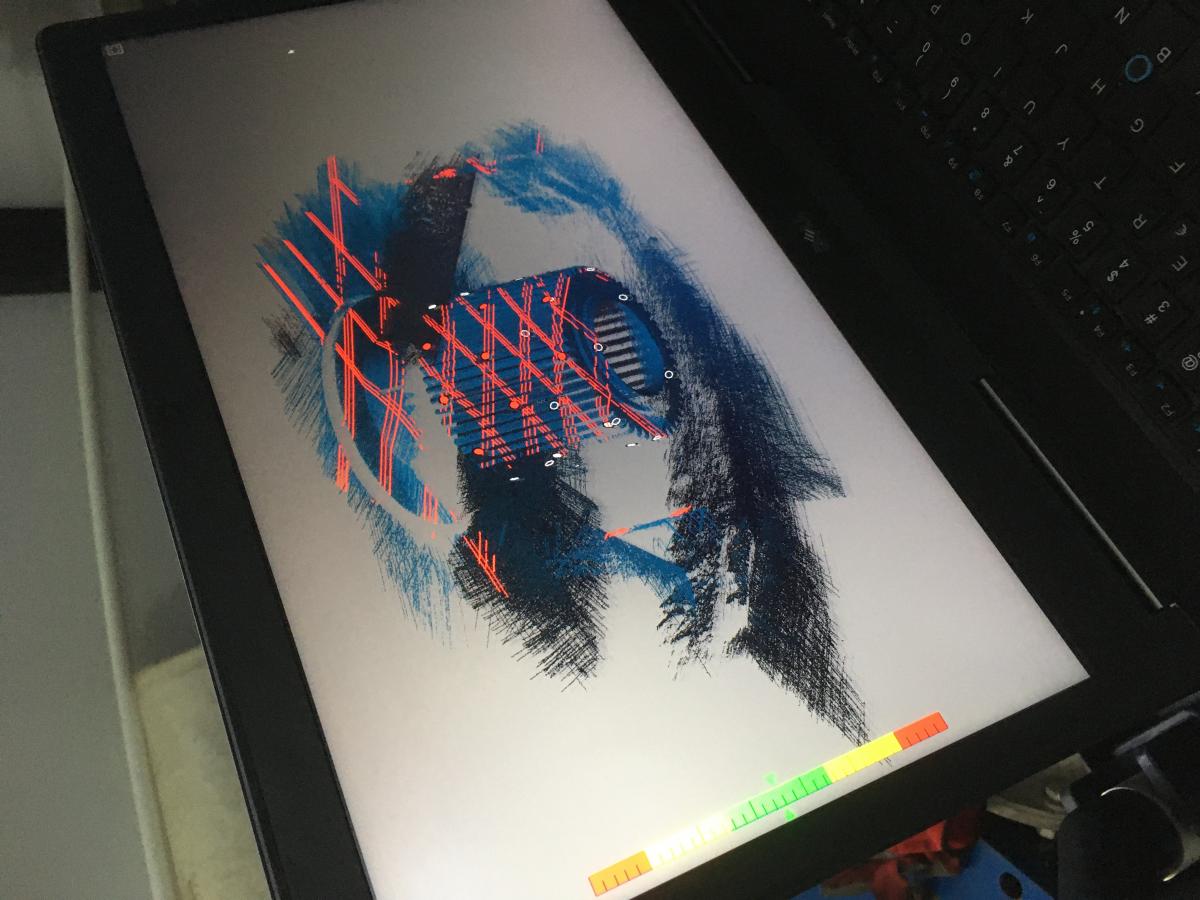

Proces skanowania umożliwia wygenerowanie modelu 3D skanowanego obiektu w postaci siatki trójkątów. Następnie siatka trójkątów przenoszona jest do programów CADowskich, który zamienia ją na bryłę geometryczną. Tu możlwy jest bezpośredni wydruk detalu lub jego modyfikacja.

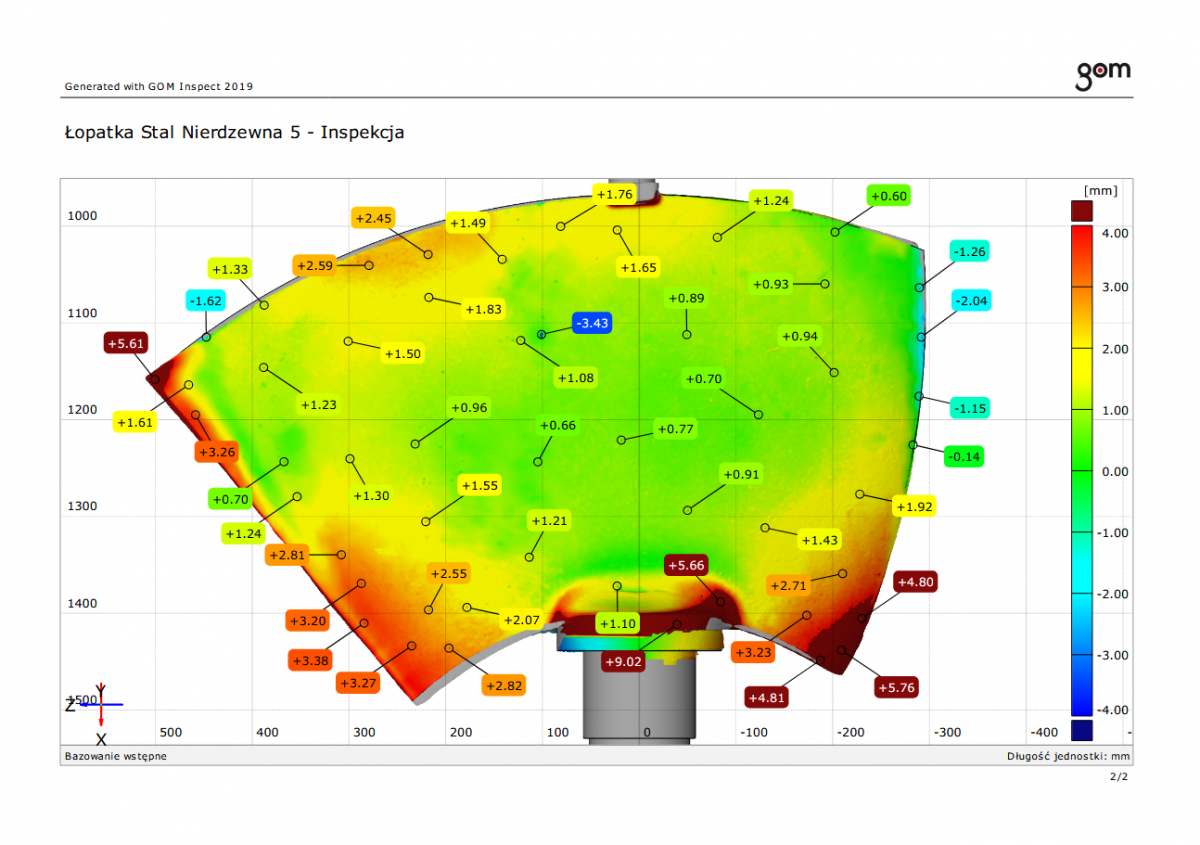

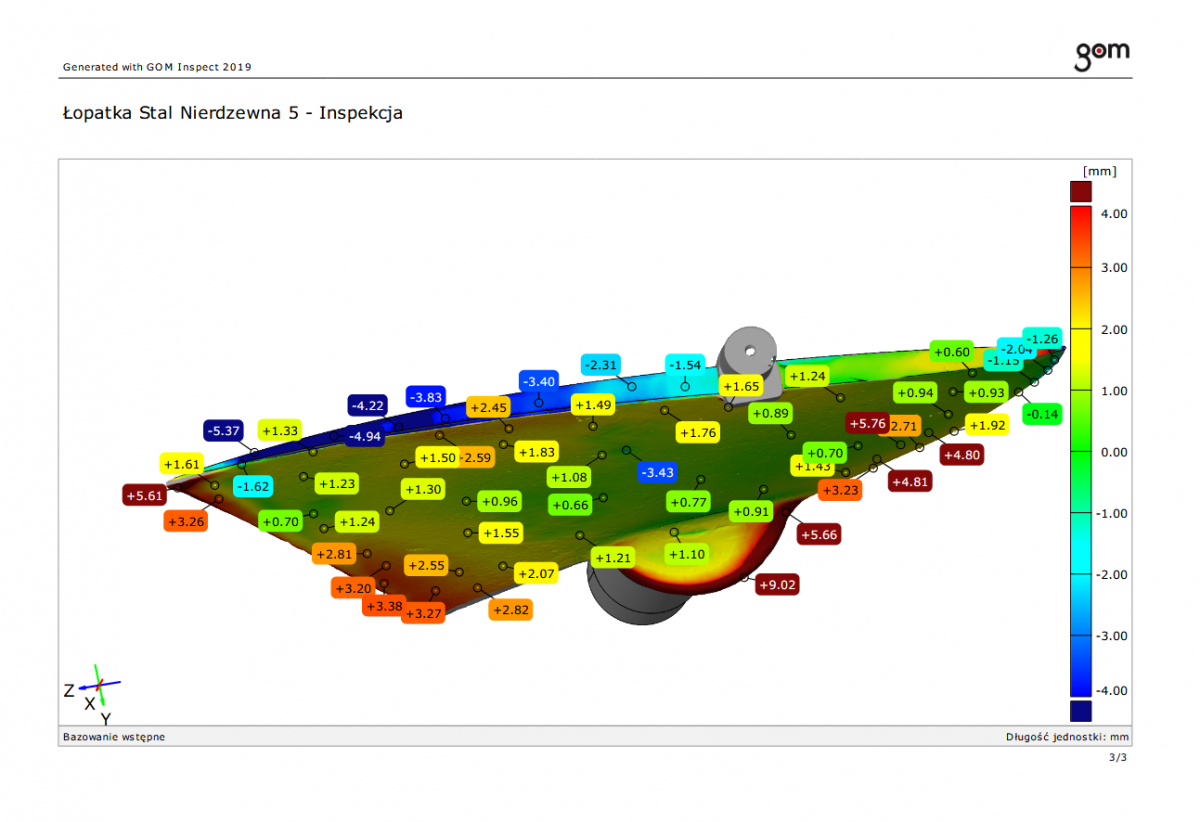

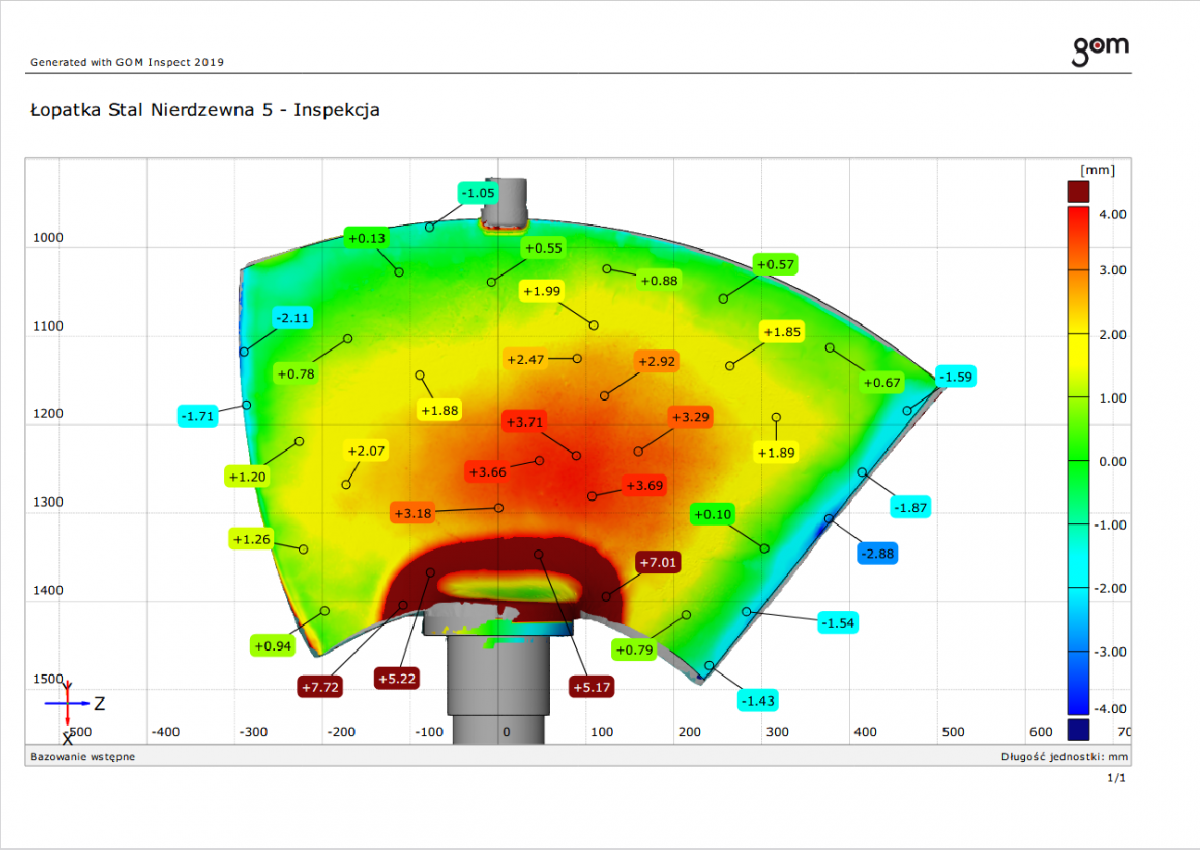

Skanowanie 3D pozwala na wykonywanie dokładnych pomiarów geometrycznych, w szczególności fragmentów o skomplikowanych kształtach, których pomiar tradycyjnymi metodami jest utrudniony. Nasz skaner tworzy graficzny model detalu, który można porównać z modelem zaprojektowanym. Po nałożeniu na siebie obu modeli w programi stworzona zostaje mapa odchyłek, na której zobaczysz w jakich miejscach wymiary odchodzą od wartości przyjętych w projekcie. Na jej podstawie możesz stwierdzić, czy część klasyfikuje się do reklamacji, naprawy czy produkcji.

Potrzebujesz dokumentacji do istniejącego modelu?

Pierwszym krokiem jest zeskanowanie elementu. Następnie dedykowane oprogramowanie pozwali na zmianę skanu w formie siatki trójkątów w parametryczny model CAD. Mając model CAD możemy wprowadzać modyfikacje i optymalizować jego konstrukcję. Jeżeli detal nie był kompletny, gdyż był np. uszkodzony, możemy na tym etapie go odbudować.

Inżynieria odwrotna jest techniką doskonałą do odtwarzania dokumentacji technicznej różnych elementów, które np. uległy zniszczeniu lub nie są dostępne na rynku, gdyż zostały wycofane przez producenta. Jest przydatna w sytuacjach, gdy dokumentacja z pewnego powodu zaginęła lub została zniszczona, bądź zostały uszkodzone części, które zostały wycofane przez producenta i nie są już dostępne na rynku, i trzeba zlecić ich wytworzenie na własną rękę.

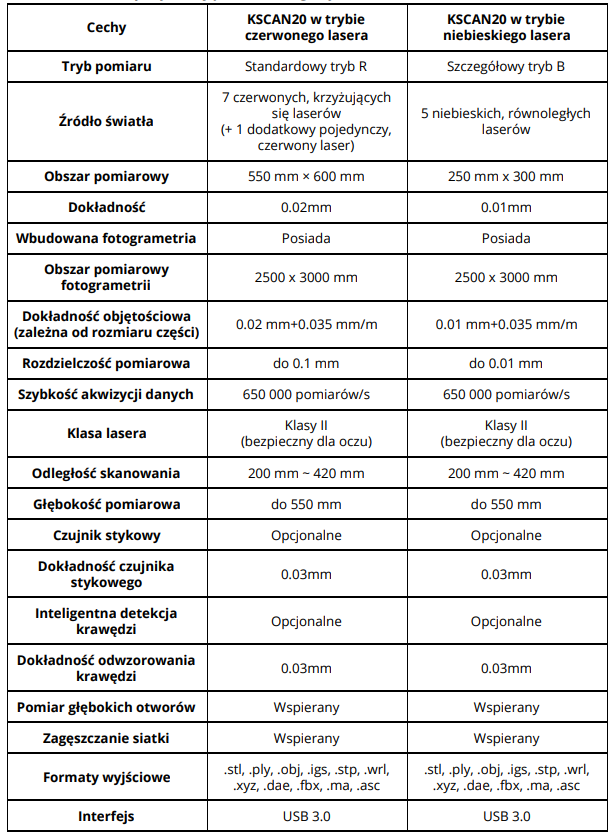

Cechy systemu KSCAN:

– Wbudowany system fotogrametryczny, umożliwiający pomiar obiektów o wielkości do

kilkunastu metrów i gwarantujący wysoką objętościową dokładność pomiarową

– Możliwy pomiar dwoma rodzajami lasera: czerwonym lub niebieskim

– Wbudowane dwa obszary pomiarowe, o różnych rozmiarach

– Wysoka rozdzielczość oraz dokładność pomiarowa nadająca się w zastosowaniach

kontroli jakości

– Automatyczne samopozycjonowanie, eliminujące konieczność wykorzystania

zewnętrznych urządzeń alokacyjnych

– Wizualizacja akwizycji danych w czasie rzeczywistym

– Duża szybkość pomiaru

– Pomiar czarnych i połyskujących powierzchni bez matowienia

– Mobilność
